Radiometric Measuring Instruments
Principle
방사성동위원소(Radio-Isotope)에서 방출되는 감마선(Gamma-Radiation)은 방사선에너지가 측정매질을 투과하면서
피측정 Vessel내부의 매질의 레벨 혹은 밀도변화에 따라 방사선에너지의 감쇄되는 정도가 달라지게 됩니다.
이 감쇄되는 에너지의 변화량을 검출기에서 감지하여 피 측정 물질의 레벨 혹은 밀도를 측정하는 물리학적 원리에 기반합니다.
감마선의 투과력을 이용하여 측정하므로 완전한 비접촉식 측정방식으로써, 피측정 매질의 온도/압력/점성 등 공정조건에 영향을 받지 않고 측정 가능하게 합니다.
Features
방사선을 이용한 레벨 측정은 극한의 프로세스 조건으로 인해 또는 기계적, 형태적 또는 구조적 조건으로 인해 다른 측정 원리를 사용할 수 없는 경우에 신뢰할 수 있는 측정 값을 제공합니다.
장점
- Vessel 외부에서 설치되며 비 접촉식으로 측정
- 피측정 물질의 화학적 상태(액체,고체)와 무관하게 측정
- Process condition (온도,압력,점성,독성,유전율 등)에 관계없이 측정
- 피측정 Vessel의 형태와 관계없이 측정
중요검토사항
- 방사선으로부터의 인체 안전성 확보, 정부 허가사항 확인
- 방사성동위원소의 세기(Intensity)를 최적화할 수 있는 설계기술 확보
- 레벨 측정중의 주위 방사선 외란으로부터 방어를 위한 선제적 장치 확보
- 방사선원의 On-Off 방식 검토(수동식, 유압식 등)
Application
Radiation
Source- Nuclide: Cs - 137 or Co -60 depend on vessel & process condition
- Shape of radioactive material:
Powder for Cs -137
Metal for Co -60 - Capsule: Argon double capsuled
- Mounting method to the holder: Thread or nipple
- Intensity: depend on vessel & process conditions
Shielding
container- Depend on radiation source strength
- Exit angle: According to the geometric shape of installation
design - On/Off mechanism: Manual or Pneumatic
- Shielding material: Lead inside
- Protection housing: Carbon steel or Stainless steel under
customer requirement
** Caution: You must obtain the license from the government for the relevant country
Radiation source
Gamma
radiation
- Size:
h =17,6mm
Φ= 6,4mm - Capsule
- Lid
- Spacer
- Encapsulation
- Lid
Nipple type
Thread type
Shielding containers
For very small source
activity
For small source
activity
For medium source
activity
For heavy source
activity

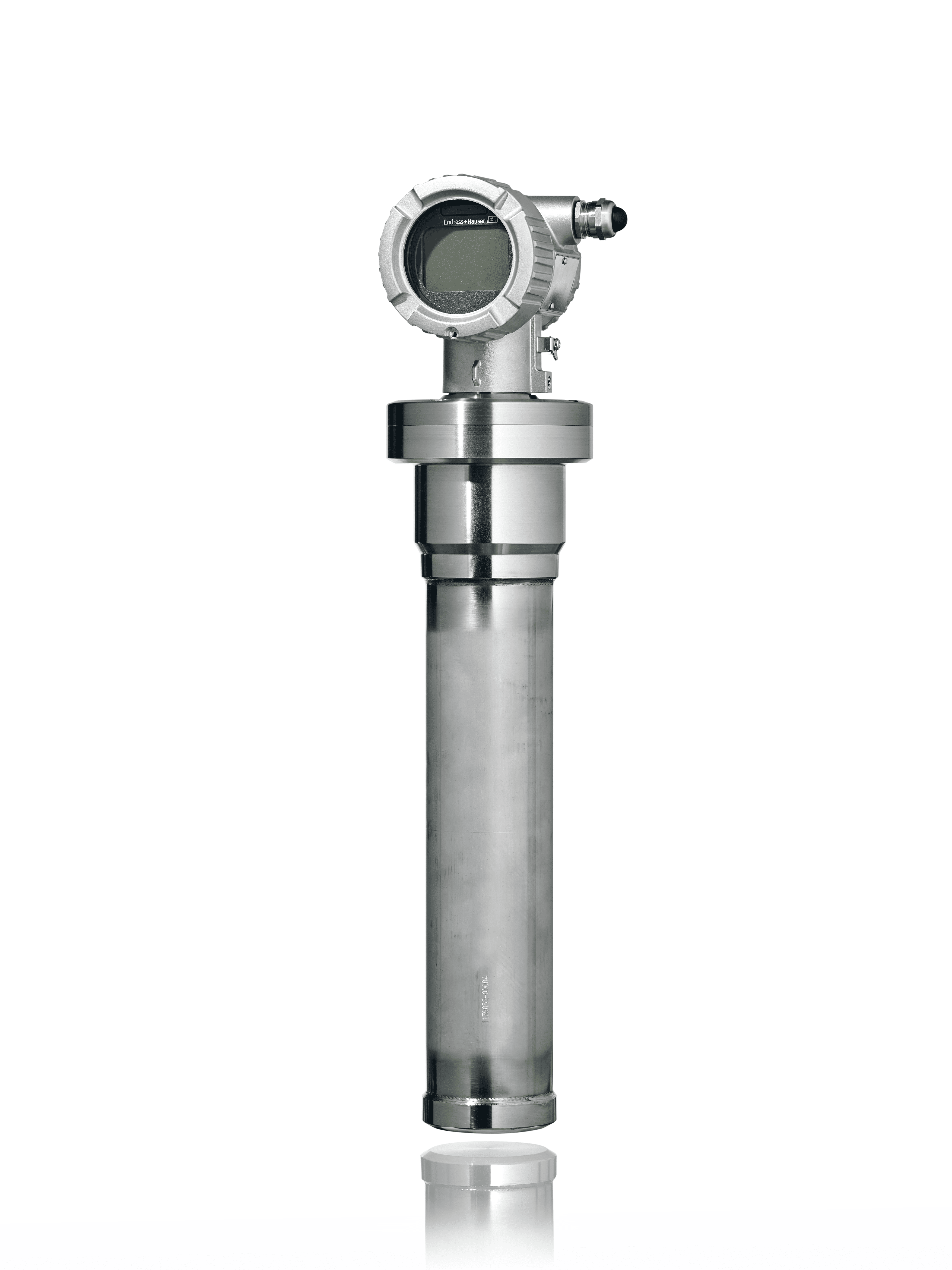

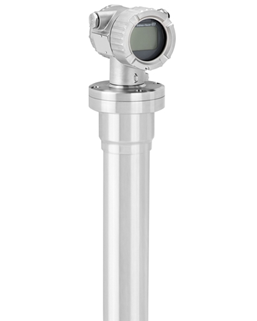

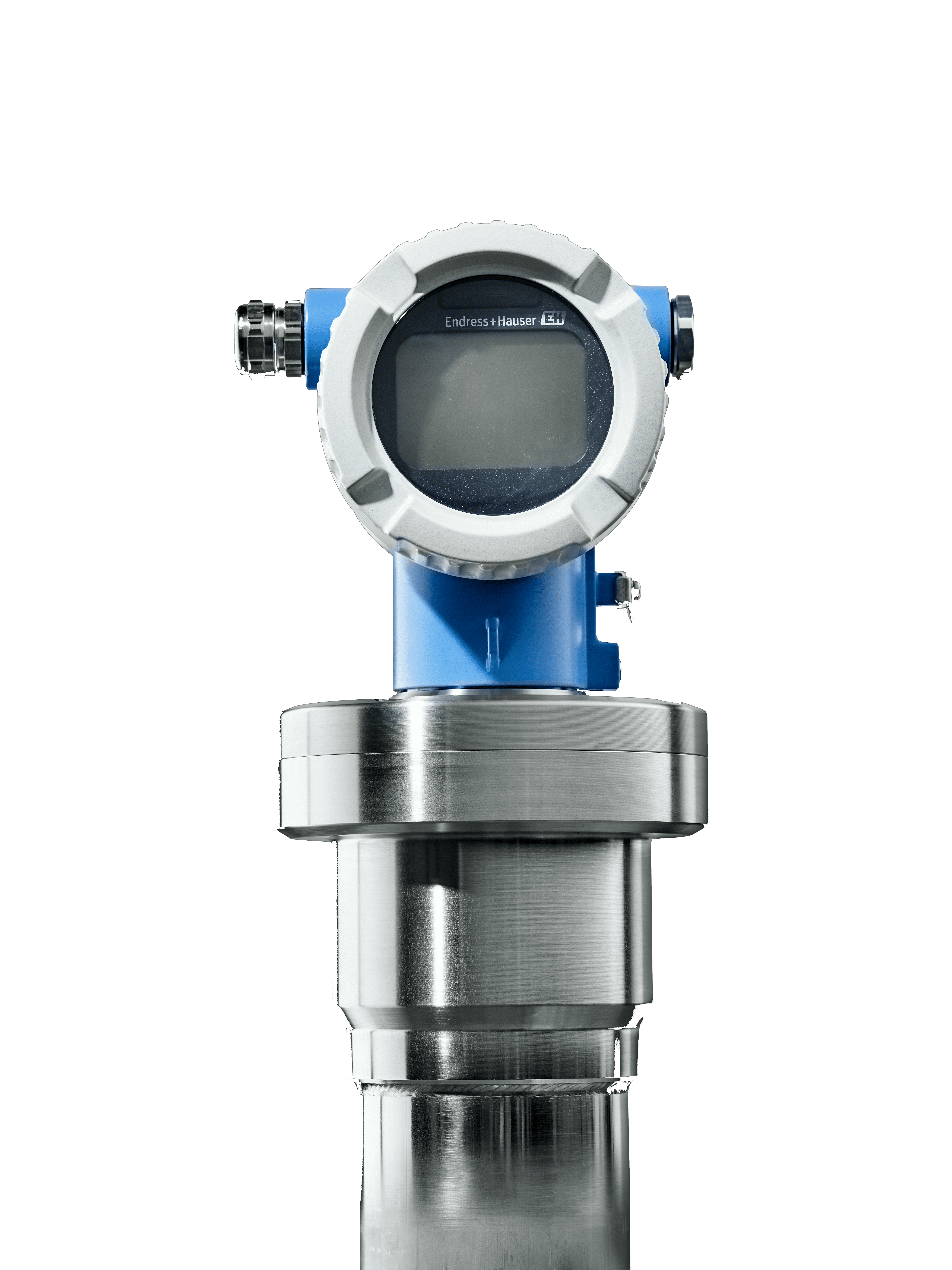

Gammapilot FMG50
- Temperature
range- For NaI(TI) crystal
-40℃ to +80℃ - For PVT scintillator (Standard)
-40℃ to +60℃ - For PVT scintillator (High-temperature version)
-20℃ to +80℃
- For NaI(TI) crystal
- Type
- Scintillation counter
- Scintillator
- Crystal(NaI) or PVT
- Sensitive length
- For NaI(TI) crystal
50mm … 100mm - For PVT scintillator
200mm … 3000mm
- For NaI(TI) crystal
- Explosion proof
- KTL
- Housing
- SUS316L
- Weight
- 11.6kg … 28.14kg
- Temperature

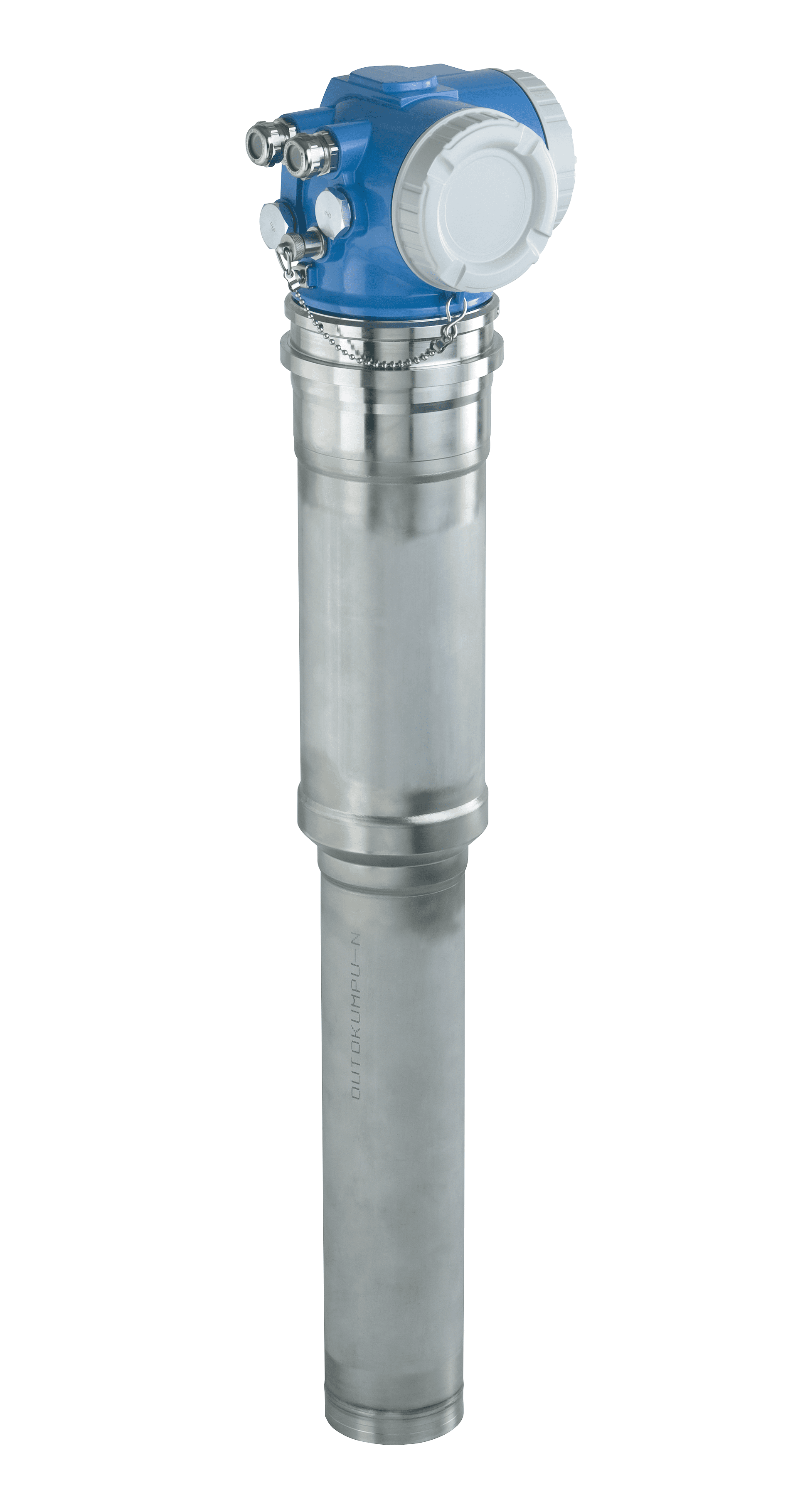

Gammapilot FMG60
- Temperature
range- For NaI(TI) crystal
-40℃ to +60℃ - For PVT scintillator (Standard)
-40℃ to +60℃ - For higher temperature, device
require cooling jacket
(water or air)
- For NaI(TI) crystal
- Type
- Scintillation counter
- Scintillator
- Crystal(NaI) or PVT
- Sensitive length
- For NaI(TI) crystal
50mm - For PVT scintillator
200mm … 2000mm
- For NaI(TI) crystal
- Explosion proof
- KTL
- Housing
- SUS316L
- Weight
- 14kg … 31kg
- Temperature

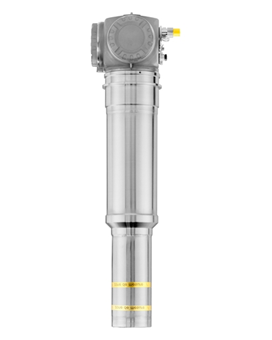

Gamma modulator FHG65
- Temperature
range- Without cooling jacket
-40℃ to +60℃ - With cooling jacket
+0℃ to +120℃ - For higher temperature, device
require cooling jacket
(water or air)
- Without cooling jacket
- Explosion proof
- KTL
- Housing
- SUS304
- Weight
- 18kg … 21kg
- Temperature
